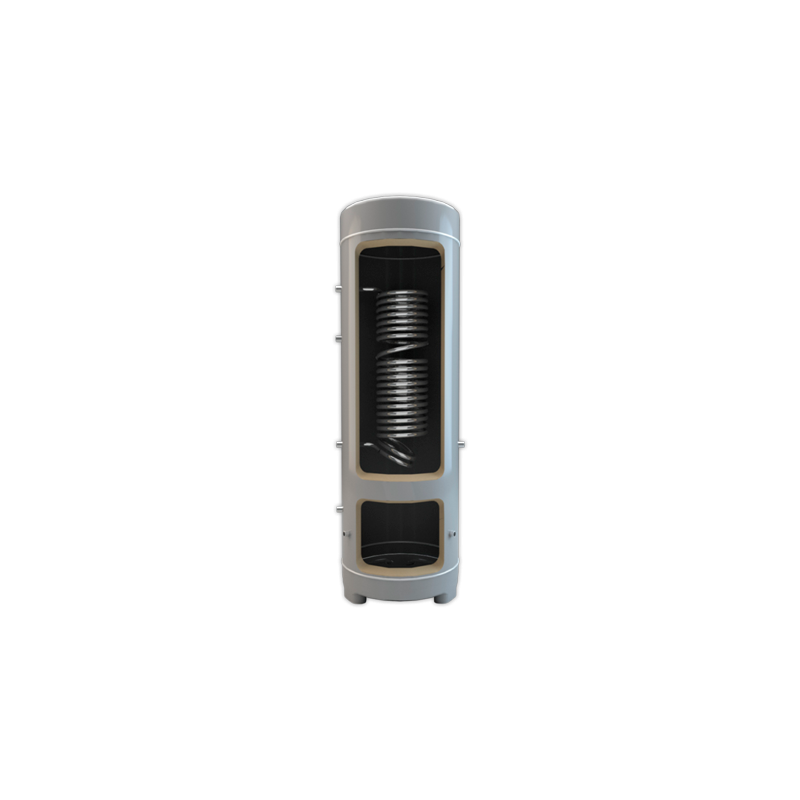

Acumulador ACS COBALLES SURIA A 300/80

DIMENSIONES
Y CONEXIONES
FICHA TÉCNICA 2000 2 mm.
SURIA 6
7 1
A
Interacumulador bomba de calor 5
1
7
L 1
ACS + Inercia 300/80 6
1000 8 5 0
6 5
6 9
1 1
0 0
0 0
2 7
10 4 1
5
5 0
1 3
0
0
9 7 5 0 10
6 6
6 6
12 4 4 13
7
6 4 6
11 5 5 14
5 5 5 5 6
8 2 2 8 4
0 2 2 2
Sección
ACABADO
Poliéster de fácil limpieza
y gran durabilidad
1 SALIDA ACS 1" H 8 H
ACERO INOXIDABLE F18 RECIRCULACIÓN ¾"
Mejor resistencia a la corrosión 2 CONEXIÓN AUX. 1"H 9 H
VACIADO ½"
3 H 10 H
ENTRADA DE AGUA FRÍA 1" PURGADOR 3/8"
4 H 11 RETORNO FUENTE DE CALOR H
TOMA PARA RESISTENCIA 1½" 1"
5 H 12 H
RETORNO CIRCUITO PRIMARIO 1" IDA FUENTE DE CALOR 1"
SOLDADURA TIG 6 H 13 H
SONDAS DE TEMPERATURA Y AUX. ½" IDA CIRCUITO CALEFACCIÓN 1"
Alta precisión en soldadura 7 H 14 H
IDA CIRCUITO PRIMARIO 1" RETORNO CIRCUITO CALEFACCIÓN 1"
Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso por ajustes o mejoras en el proceso
SERPENTÍN de fabricación. Todas las cotas están sujetas a variaciones +/-20mm.
Serpentín fabricado sin uniones
Evitan puntos débiles,
en las soldaduras intermedias.
DATOS
AISLAMIENTO TÉCNICOS DIÁMETRO mm 660
Poliuretano Inyectado libre de CFC A ALTURA mm 1950
(Pérdida 39W) CÓDIGO 52100210380
OPCIÓN KIT ELÉCTRICO PÉRDIDA ESTÁTICA W 39
Como apoyo o para garantizar
producción de ACS como fuente DISPERSIÓN TÉRMICA kWh/día 0,947
de calor principal.
COEF. GLOBAL DE PÉRDIDAS (UA) W/K 0,986
SUPERFICIE DE INTERCAMBIO m² 2,8
CAPACIDAD SERPENTÍN l 17,9
PRESIÓN MÁX. SERPENTÍN bar 8
PRESIÓN MÁX. DEPÓSITO bar 8
TEMPERATURA MÁX. OPERACIÓN ºC 90
50º POTENCIA SERPENTÍN (50º) kW 49
PROD. CONTINUA DE ACS (50º)¹ lt/h 1038
70º POTENCIA SERPENTÍN(70º) kW 70
PROD. CONTINUA DE ACS(70º)¹ lt/h 1558
A PÉRDIDA DE CARGA SERP. ² mca 3,22
AISLAMIENTO TÉRMICO PU INYECTADO kg/m³ 46
CONDUCTIVIDAD W/mK 0,019
PESO kg 106
ESPESOR AISLAMIENTO mm 80
1-Producción de ACS continua de 10ºC a 45ºC si la potencia de la
fuente de calor es como mínimo igual a la potencia del serpentín correspondiente. Caudal 5m³/h
2-Temperatura agua 50°C. Caudal 3m³/h
Todas las imágenes son indicativas del producto y pueden no ajustarse fielmente a la realidad 01
EJEMPLO
DE INSTALACIÓN
ACS
AGUA FRIA
VACIADO
OPCIÓN
SIN RESISTENCIA
TAPÓN C.HEXAGONAL 1½” EMBELLECEDOR FRONTAL 225X130
REF.: 620019030002 REF.: 700018020001
OPCIÓN RESISTENCIA ELÉCTRICA OPCIONAL
CON RESISTENCIA
RESISTENCIA
3000W titanio 1½” Monofásico
REF.: 800313
01 02
